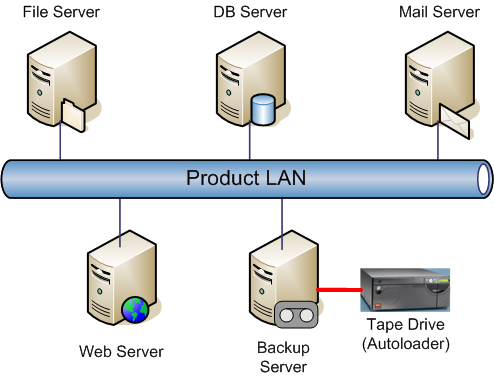

無備份網路
如圖,備份資料透過公司正在運作的網路傳到備份伺服器,透過接在備份伺服器上的磁帶機備份到磁帶上,如果備份作業發生在公司上班時間,備份資料流將會影響到公司網路的運作,且會降低備份的速率。
另外,於此架構下要進行緊急回復作業,勢必會因為網路的關係,影響到恢復資料到損毀的伺服器上的速度。
此架構為低成本且架構單純的備份方式。

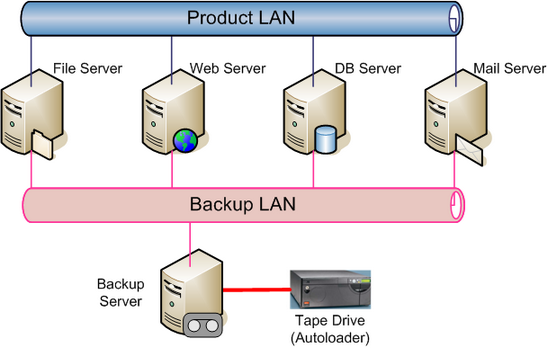

有專屬備份網路
如圖,備份作業有專屬之網路,與公司日常作業的網路區隔開來,如此,當備份作業進行時(不論是上班或下班)皆不會影響到公司網路的正常運作,且當需要進行回復(Recovery)作業時,也能迅速的恢復資料到損毀的伺服器上。
此架構能確保公司網路運作及備份及還原的品質。

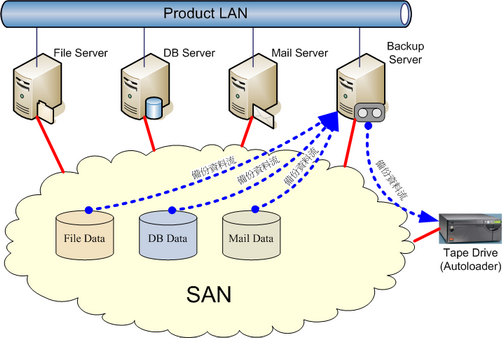

SAN Backup with LanFree
如圖,此架構為具有SAN儲存環境下的備份方式。
當企業主具有SAN的環境時,此時備份作業可以架構LanFree的備份方式,其運作方式為,所有備份資料流是透過SAN傳送到備份伺服器,再從備份伺服器上透過SAN傳送到磁帶櫃上,該架構優點是備份時對被備份軟體所保護的伺服器的影響降到最低,缺點是備份資料流都要經由備份伺服器,備份伺服器將會是備份作業的瓶頸所在。

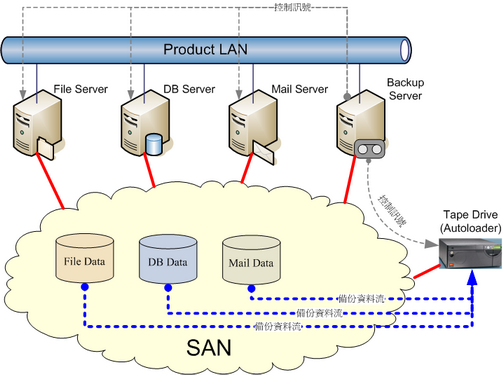

SAN Backup with Serverless
如圖,此架構不僅具有LanFree的優點,且備份伺服器只有傳送控制訊號(透過網路傳送,且只有幾K~幾百K),所有備份資料流都只發生在SAN的儲存環境裡面,不會影響到被備份軟體所保護的伺服器的正常作業及降低備份伺服器的作業負載,使得備份伺服器不會成為SAN備份的瓶頸所在。
|
|
